在日常陶瓷创作中，我们未免会遇到这样或那样的疑难杂症，为了帮助小伙伴们突破瓶颈，找到问题解决方案，从本期开始，艺享陶连续推出系列干货：《陶瓷制作常见问题和解决方法》。

001.陶瓷作品烧成后为什么会开裂？
答：开裂原因：1）练泥或揉泥时，未完全排除气泡；2）晾置时报纸、纤维板等具有吸水性物品；3）泥坯内外干湿不一致，制作时添加水分过多；4）作品干燥过快或有过暴晒、过度烘烤等情况；5）作品边缘过厚，超过2cm等。
解决方法：1）泥料拆封后使用前，须进行揉泥或练泥，排除多余气泡；2）晾干时须垫置一层报纸或木板；3）制作时要控制水分，不能太湿也不能太干，太湿影响成型，太干容易导致开裂；4）尽量自然晾干，如需吹干可用转盘旋转配合操作。

002.素坯放久了为什么会发黄？
答：这是因为泥坯和空气中的水分发生的氧化反应，彩绘或上釉前可进行一次补水或清扫灰尘，发黄对最终烧成没有直接影响。

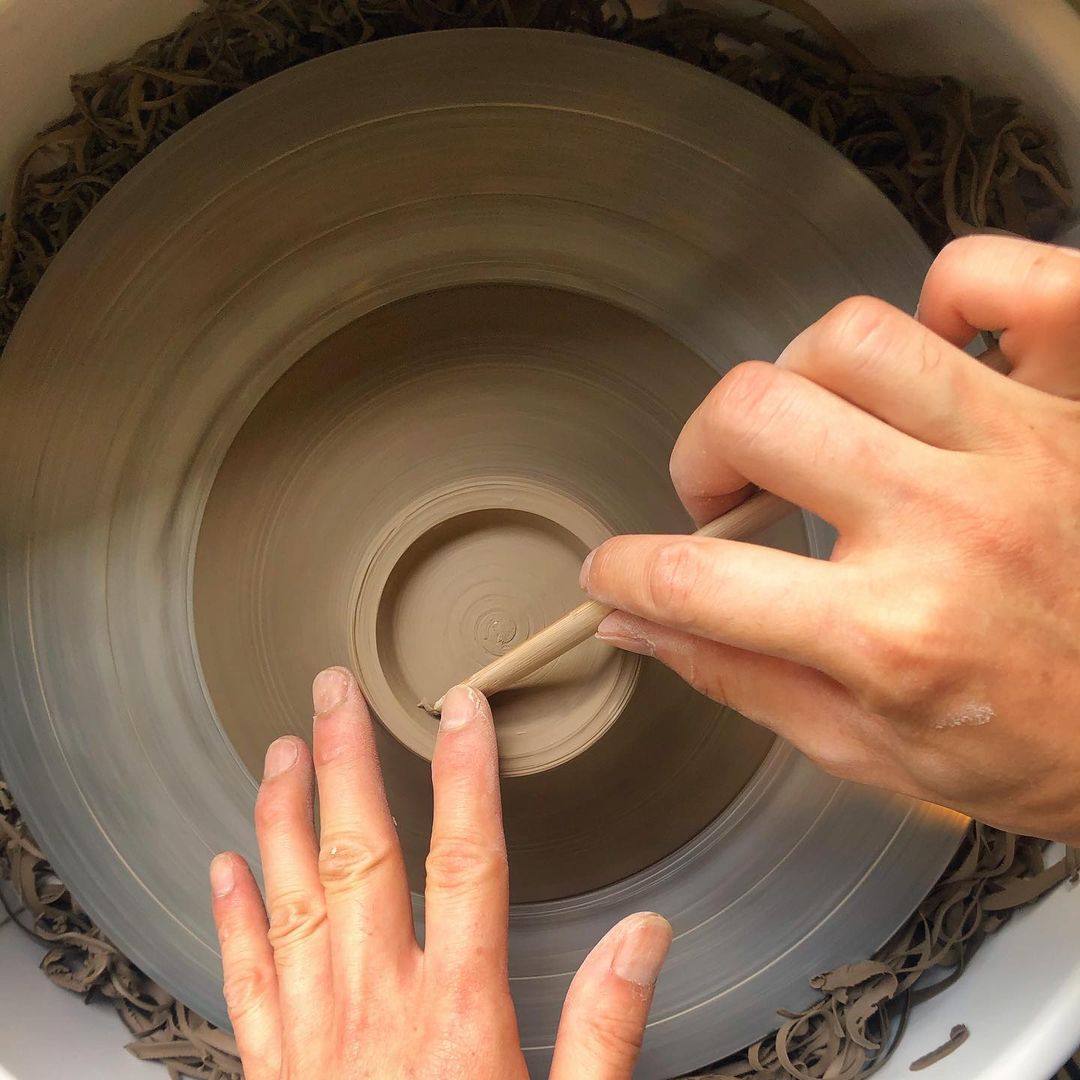

003.拉坯作品为什么底部会裂开？
答：原因与问题1类似，解决方法：1）拉坯前要将泥料用力压在转盘上，使其与转盘接触部分紧密无缝隙；2）拉坯过程中，蘸水要适中；3）取坯前应用海绵将作品内部水分吸干；4）泥坯要放置在木板上，阴凉处阴干，不可放在阳光下暴晒；5）修坯时底部不宜太薄。

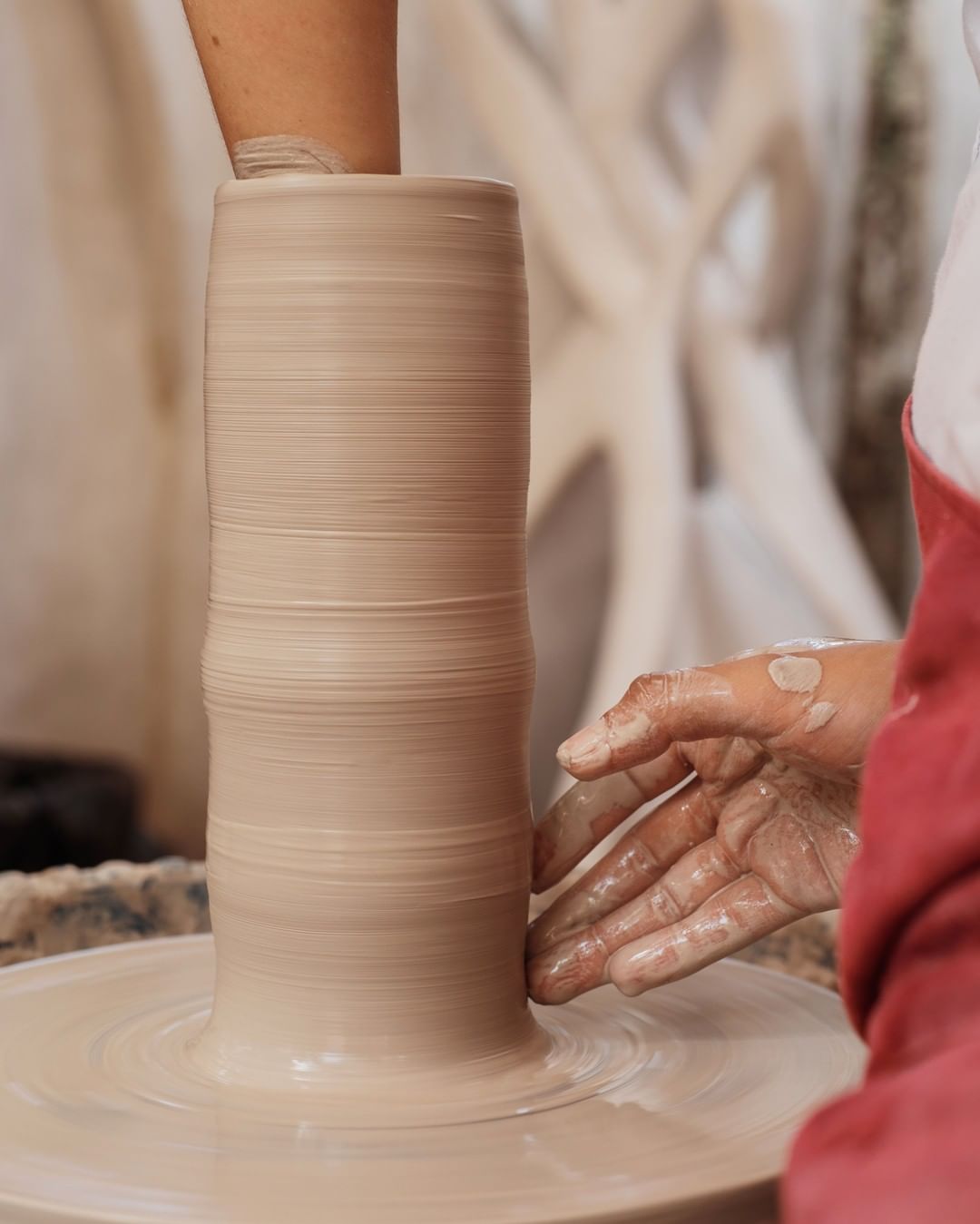

004.瓷泥是不是很难制作较大的器物？
答：瓷泥密度比陶泥高，相对也比较柔软，可塑性比陶泥弱，但可以制作较大型的器物，比如拉坯时使用传统的拼接法，先拉制下半部分，再拉制上半部分，两部分可拼接，这需要有一定的技法和能力；还可以借助报纸、塑料、木棍等工具支撑；另外盘筑、泥片等成型方法也可制作较大件的器物。

005.陶瓷是什么？陶与瓷有什么不同？
答：用陶泥或瓷泥制作的器物都可以统称陶瓷器，瓷是近现代才有的称谓，古代用“磁”来称呼瓷器，至今日本、韩国等地还用“磁器”。通常可以这样分别，用陶泥制作的就是陶器，用瓷泥制作的为瓷器。但理论上，烧成温度超过1200℃的称之为瓷器。所以，对于瓷器的定义，有几个判定依据：以含有高岭土、长石为主要原料，经过烧成且温度超过1200℃的。

006.电窑炉丝为什么会熔断？
答：一般情况下，电窑出厂前都经过了严密的测试和质量检验，炉丝是不会熔断的。炉丝熔断的原因是断裂或阻碍造成的，因此装时要注意，棚板和作品与炉丝的距离应在5厘米以上，不能直接与炉丝黏连，另外作品必须完全干燥才能入窑，否则容易造成炸窑，影响窑炉寿命。

007.窑炉怎么烧制还原气氛？
答：还原气氛一般在柴窑、气窑烧至1250℃以上时才能产生，电窑的气氛一般是氧化气氛，目前国内能烧制还原气氛的电窑比较少。条件满足的前提下，可采购气窑炉；电窑炉想试验还原气氛，可在高温时向窑顶排气孔往窑内投放一些树叶类物质，但不会有强还原效果，小Yi不建议这样操作，树枝、木炭等物质容易产生掉渣、落灰，对窑炉构造会造成伤害。

008.瓷泥和陶泥温度超高会出现什么情况？
答：瓷泥、陶泥或者任何一种泥料，因所含矿物质、金属成分不同，因此熔点也不同，就像金属一样，达到一定的温度会完全熔融，陶瓷也会。一旦超过最高耐烧温度，泥料在窑炉内会熔化流动，如“液态”，但不会挥发。

009.白胎盘绘釉上彩可以再上透明釉吗？
答：不可以。白胎盘是经过1300℃左右高温烧成的，已经瓷化，釉上彩属于低温烤花，目的是将色料固定在白胎上，二次复烧只需800℃就可以了。而透明釉的烧成温度是1220℃以上，烤花温度（低温）下，透明釉不能完全熔融。另外，釉上彩色料和透明釉材料和特性也不相同，不可混合使用。

010.电窑烧成后怎样才能快速开窑？
答：1）达到最高温度后，开始降温前，可直接打开窑门约两三分钟，注意只要温度不低于1000℃，窑内作品是安全的，开窑门时不能直接面对窑室，否则会造成灼伤；2）当温度下降到500℃时，将窑门打开约10厘米的缝隙；3）随着温度逐渐下降，窑门可随之逐渐拉大；4）200℃时，可将窑门完全打开；5）开窑取作品时，应从顶层开始，每取完一层撤去一层棚板马脚。
